Ini Banana Pi BPI-F4, Si Mini PC dengan 4.1 TOPS NPU

logo Banana Pi

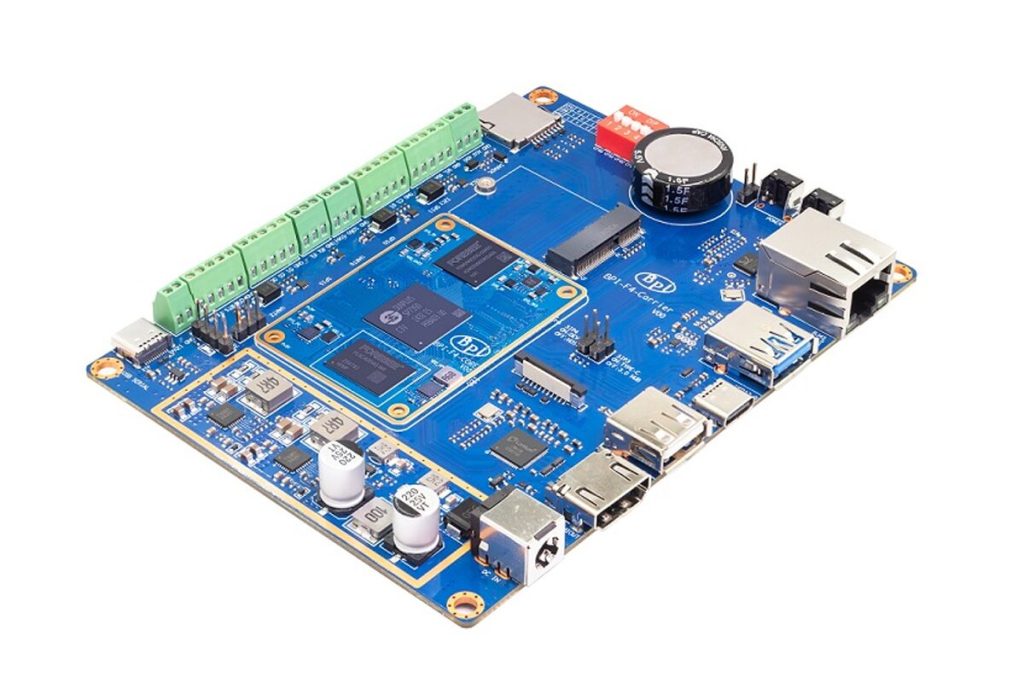

JAKARTA – Dunia perangkat keras komputasi makin seru dengan kehadiran Banana Pi BPI-F4, sebuah development board Edge AI berkelas industri yang didesain ringkas tapi powerful. Papan pengembangan ini ditenagai oleh System-on-Chip (SoC) Sunplus SP7350, prosesor quad-core Cortex-A55, yang dilengkapi NPU (Neural Processing Unit) dengan performa mencapai 4.1 TOPS. Ini jadi jawaban buat kebutuhan AI vision, robotika, dan sistem kontrol yang butuh komputasi on-device yang cepat dan efisien.

Dibandingkan dengan pendahulunya, BPI-F2S yang memakai SunPlus SP7021, BPI-F4 ini naik kelas dengan dukungan interface tambahan melalui terminal block, bikin fleksibilitasnya makin oke buat aplikasi industri.

Fitur Unggulan BPI-F4

Papan ini punya kemampuan booting dari microSD atau eMMC onboard, sebuah fitur yang bikin setup-nya gampang banget. Untuk konektivitas, BPI-F4 sudah dibekali port USB 3.0/2.0, output video HDMI, Ethernet, dan input MIPI CSI buat kamera OV5647. Jadi, buat aplikasi yang butuh visualisasi atau kamera, ini udah ready.

Yang paling penting buat aplikasi industri adalah adanya tujuh terminal block yang mendukung GPIO, ADC, SPI, I²C, UART, dan PWM. Ini artinya, para developer bisa dengan leluasa menghubungkan berbagai sensor dan aktuator sesuai kebutuhan proyek mereka. Fitur lain yang bikin nyaman adalah pemilihan daya dan mode USB berbasis jumper, serta kemampuan auto-boot yang praktis.

Spesifikasi Teknis BPI-F4

Mari kita bedah lebih dalam spesifikasi dari Banana Pi BPI-F4 ini:

  • BPI-F4-Core Board:
    • SoC: Sunplus SP7350 (C3V)
      • CPU: Quad-core Cortex-A55 @ 2.1 GHz, ditemani Cortex-M4 MCU @ hingga 400MHz untuk sub-system yang selalu aktif dan hemat daya.
      • VPU: Mendukung decoding/encoding video H.264, cocok buat aplikasi yang melibatkan pemrosesan video.
      • AI Accelerator: NPU dengan kekuatan 4.1 TOPS @ 900 MHz (kadang disebut 4.6 TOPS dalam dokumentasi), ini dia yang bikin performa AI-nya ngebut!
    • Memori: 4GB LPDDR4 SDRAM, memastikan kelancaran multitasking dan aplikasi berat.
    • Penyimpanan: 32GB eMMC flash onboard, memberikan kecepatan boot dan transfer data yang optimal.
    • Antarmuka Carrier Board: Dua konektor board-to-board 100-pin, yang sebagian besar kompatibel dengan Raspberry Pi CM4/CM5. Perlu dicatat, HDMI tidak didukung langsung oleh SoC.

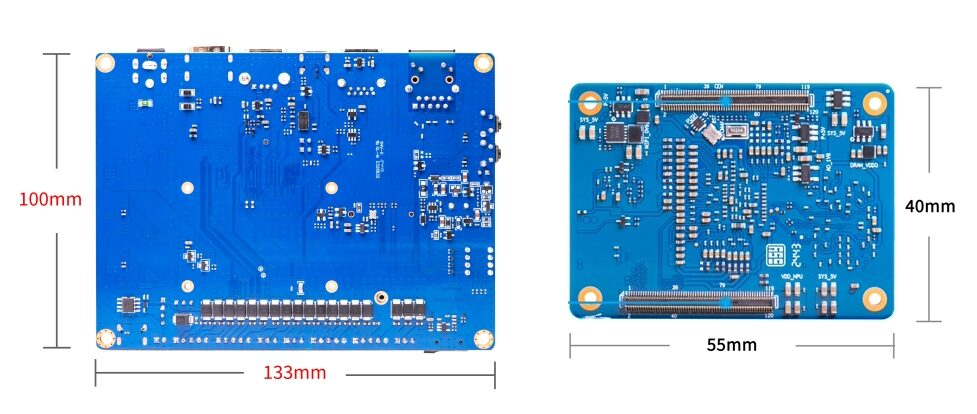

    • Dimensi: 55 x 40 mm, ukuran yang sama persis dengan Raspberry Pi CM4, membuatnya mudah diintegrasikan dalam berbagai casing atau enclosure.
  • BPI-F4-Carrier Board:
    • Penyimpanan: Slot kartu microSD untuk opsi penyimpanan tambahan.
    • Layar: Output HDMI (maksimum 1080p) yang diimplementasikan melalui jembatan MIPI DSI ke HDMI.
    • Kamera: MIPI CSI dengan dukungan modul kamera OV5647.
    • Jaringan: Port RJ45 Gigabit Ethernet via Realtek RTL8211F PHY, serta socket M.2 untuk modul Wi-Fi, menjamin konektivitas internet yang stabil dan cepat.
    • USB: Port USB 3.0 Type-A (berbagi dengan Type-C), USB 3.0 Type-C (berbagi dengan Type-A), USB 2.0 Type-A, dan USB 2.0 Type-C (UART0 via CH340N). Pilihan USB yang melimpah ini memudahkan koneksi ke berbagai perangkat periferal.
    • Debugging: Header UART dengan jumper pilihan tegangan 3.3V/5V, sangat membantu dalam proses pengembangan.
    • Ekspansi: Tujuh terminal block (GPIO, ADC, SPI, I²C, UART, PWM) dan port M.2 E-Key (22×30 mm) untuk modul nirkabel, memberikan flexibility yang luar biasa.
    • Lain-lain: Tombol Reset dan Power, jumper pilihan tegangan I/O (3.3V atau 5V), jumper Sleep atau Power, switch konfigurasi boot SP7350, serta super capacitor 1.5F untuk backup RTC. Fitur-fitur ini menambah kemudahan penggunaan dan keandalan.
    • Sumber Daya: Input DC 12V/2A melalui jack barrel 5.5/2.1mm atau terminal block.
    • Dimensi: 134 x 101mm.

Diagram blok SoC Sunplus SP7350 (C3V) menunjukkan arsitektur internal yang terintegrasi, dirancang untuk performa komputasi tinggi dan efisiensi daya.

Dukungan Software

Banana Pi BPI-F4 didukung penuh oleh Ubuntu 24.04 XFCE Desktop dengan Linux 6.6.47. Ketersediaan image yang dapat di-boot dari microSD atau eMMC flash ini memudahkan para developer untuk langsung gas. Image ini sudah termasuk driver dan AI toolchain yang dioptimalkan untuk SoC Sunplus SP7350, memastikan performa terbaik dari NPU. Kode sumber dan instruksi kompilasi tersedia di GitHub, memberikan kebebasan bagi pengembang untuk memodifikasi dan menyesuaikan sistem.

Papan ini juga mendukung berbagai framework AI populer seperti TensorFlow, PyTorch, Caffe, TFLite, DarkNet, dan ONNX. Selain itu, ada 50 pretrained model yang bisa langsung dipakai, termasuk YOLOv5/v8/v10. Ini sangat membantu mempercepat pengembangan aplikasi AI. Sunplus juga menyediakan user guide yang detail, laporan benchmark NPU, dan dokumentasi di wiki resmi mereka. Banana Pi sendiri menawarkan dokumentasi komprehensif dengan panduan getting started, instruksi setup, konfigurasi boot mode, instalasi firmware, pengujian periferal, kontrol kamera, dan tips untuk menyebarkan aplikasi AI dan vision dengan cepat.

Sebelumnya, Banana Pi sempat memperkenalkan BPI-F3 (SpacemIT K1) dan BPI-F2P (Sunplus SP7021 “Plus1”) SBCs. Namun, BPI-F4 yang baru ini hadir dengan SoC Sunplus SP7350 yang lebih dahsyat, dengan empat inti Arm Cortex-A55 2.1 GHz, controller Cortex-M4 untuk tugas real-time berdaya rendah, dan NPU 4.1 TOPS. Meskipun F3 masih unggul untuk video 4K dan penyimpanan NVMe/SATA, serta F2P didesain untuk port industri yang lebih lama, BPI-F4 ini fokus pada performa AI yang lebih tinggi dan dukungan interface modern.

Banana Pi BPI-F4 SBC kini tersedia di AliExpress dengan harga $68.42 ditambah ongkos kirim.
