Chipset Qualcomm IPQ5322 Dirilis, Bisa WiFi 7 & TriBand

Logo Qualcomm

JAKARTA – Sejumlah router WiFi 7 kelas konsumen berbasis System-on-Chip (SoC) Qualcomm IPQ5322 telah meluncur di pasaran, seperti Xiaomi Router BE6500 Pro dan TP-Link Deco BE65. Namun, bagi pengembang yang berniat merancang solusi embedded sendiri, Compex dan Wallys menawarkan board embedded terpisah yang didukung prosesor router quad-core Cortex-A53, lengkap dengan dukungan 10GbE, 2.5GbE, dan kemampuan WiFi 7 hingga tri-band. Ini adalah kabar gembira bagi para developer yang ingin berinovasi.

Compex AP.MI01.2: Referensi Desain Qualcomm yang Fleksibel

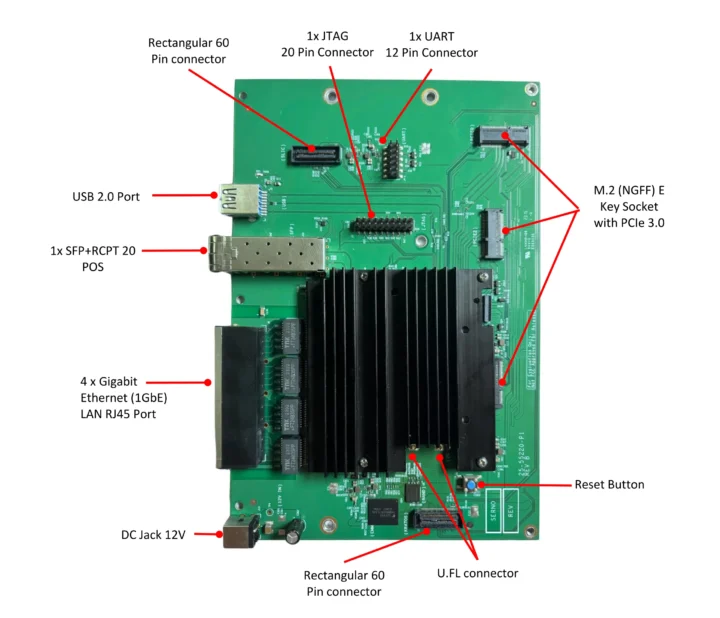

skema Compex AP.MI01.2

Board embedded Compex AP.MI01.2 hadir dengan spesifikasi yang paten untuk pengembangan solusi jaringan. Berikut rinciannya:

  • SoC: Menggunakan Qualcomm IPQ5322 ‘Miami’ Series quad-core Arm Cortex-A53 processor pada 1.5GHz. Ini adalah otak di balik performa jaringan yang ngebut.
  • Memori Sistem: Dilengkapi 1GB DDR4 16-bit (interface 1×16-bit).
  • Penyimpanan: Tersedia 128MB NAND Flash, 4MB NOR Flash, dan 8GB eMMC flash. Cukup buat menyimpan firmware dan konfigurasi.
  • Jaringan: Punya 4x 2.5Gbps Gigabit Ethernet RJ45 port dan 1x SFP+ receptacle (20 posisi) untuk konektivitas super cepat.
  • Nirkabel: On-board 2×2 2.4GHz MU-MIMO 802.11b/g/n/ax/be dengan output daya maksimal 25dBm per chain. Dilengkapi 2x U.FL connector dan rentang frekuensi 2.412~2.484 GHz. Modulasi OFDMA: BPSK, QPSK, 16-QAM, 64-QAM, 256-QAM, 1024-QAM. Dukungan WiFi 7 melalui 3x M.2 PCIe socket menjamin koneksi nirkabel yang ngacir.
  • USB: 1x USB 2.0 port.
  • Ekspansi: 3x M.2 (NGFF) E Key Socket dengan PCIe 3.0 dan 2x rectangular 60-pin connector.
  • Debugging: Connector JTAG 20-pin.
  • Lain-lain: LED dan connector UART (TTL) 12-pin.
  • Catu Daya: 12V melalui DC jack dengan konsumsi daya hingga 15.8W.
  • Dimensi & Lingkungan: Berukuran 203 x 139 x 20 mm, beroperasi pada suhu -20ºC hingga 70ºC, dan kelembapan 5% hingga 95% (non-condensing).
  • Sertifikasi: REACH & RoHS compliance.

Compex AP.MI01.2 awalnya disebutkan mendukung firmware OpenWrt Barrier Breaker (yang ternyata keliru), namun datasheet terbaru mengonfirmasi dukungan OpenWrt 23.05, serta SDK dengan driver binary QCA. Board ini juga dilengkapi aksesoris seperti programmer JTAG, serial converter, dan power supply. Melihat namanya (AP.MI01.2), kemungkinan besar ini adalah desain referensi asli Qualcomm IPQ5322, ideal untuk pengembangan access point 802.11be, gateway Internet of Things (IoT), serta solusi streaming HD dan gaming. Informasi lebih lanjut tersedia di halaman produk Compex.

Wallys DR5322S: Solusi Embedded dengan Fitur Lengkap

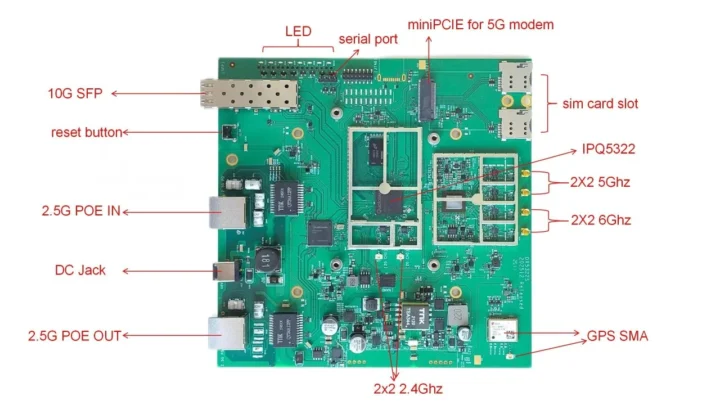

skema Wallys DR5322S

Wallys DR5322S adalah board embedded yang lebih mendekati produk final, dengan fitur yang lebih lengkap dibanding desain referensi. Spesifikasinya mencakup:

  • SoC: Sama dengan Compex, menggunakan Qualcomm IPQ5322 ‘Miami’ Series quad-core Arm Cortex-A53 processor pada 1.5GHz.
  • Memori Sistem: 1GB DDR4 16-bit (interface 1×16-bit).
  • Penyimpanan: 512MB NAND Flash dan 8MB NOR Flash. Lebih besar dari Compex.
  • Jaringan: 2.5GbE RJ45 port dengan PoE input, 2.5GbE RJ45 port dengan PoE output, dan cage SFP 10Gbps. Fitur Power over Ethernet ini jelas bikin deployment jadi lebih simpel.
  • Nirkabel: On-board 2×2 2.4GHz MU-MIMO 802.11b/g/n/ax/be (maks 24dBm per chain), serta onboard 2×2 5GHz dan 2×2 6GHz QCN9274/QCN6274 WiFi 7 module. Board ini mendukung tri-band yang sultan punya. Rentang frekuensi yang luas: 2.4122.472GHz, 5GHz (5.155.825GHz), dan 6GHz (5.925GHz-7.125GHz). Modulasi OFDMA: BPSK, QPSK, 16-QAM, 64-QAM, 256-QAM, 1024-QAM, 4 K-QAM.
  • Antena: 2x UFL connector (2.4 GHz), 2x MMCX-N connector (5 GHz), dan 2x MMCX-N connector (6 GHz).
  • Seluler: Opsi 5G melalui mini PCIe module + 2x Nano SIM card slot. Ini fitur killer buat aplikasi yang butuh konektivitas seluler.
  • GNSS: U-blox GPS module + UFL antenna connector.
  • Debugging: Connector JTAG 10-pin, header serial 4-pin.
  • Lain-lain: Tombol RESET, LED untuk Power, LAN1/2, 5GHz, 6GHz, dan 3x LED yang bisa diprogram pengguna.
  • Catu Daya: 48V melalui DC jack dan 802.3bt PoE.
  • Dimensi & Lingkungan: Dimensi belum ditentukan, beroperasi pada suhu -20ºC hingga 70ºC, dan kelembapan 5% hingga 95% (non-condensing).
  • Sertifikasi: REACH & RoHS compliance.

Datasheet Wallys DR5322S menyebutkan bahwa board ini berbasis desain referensi Qualcomm AP.MI01.2, namun dengan fitur yang lebih lengkap, termasuk 10GbE, 2.5GbE, WiFi 7 tri-band, dan dukungan seluler 5G opsional. Meskipun Wallys Communication biasanya tidak mencantumkan dukungan perangkat lunak di situs webnya, diasumsikan sama dengan Compex, yaitu OpenWrt + driver QCA. Informasi lebih detail dapat ditemukan di halaman produk Wallys. Baik Compex maupun Wallys tidak menampilkan informasi harga, sehingga calon pembeli perlu menghubungi langsung untuk mendapatkan penawaran.

Kesimpulan

Kedua board ini menawarkan fondasi yang kokoh untuk pengembangan produk-produk berteknologi WiFi 7, mulai dari router berperforma tinggi hingga solusi embedded yang kompleks. Potensi inovasi yang bisa digali dari board berbasis Qualcomm IPQ5322 ini sangat menjanjikan, apalagi dengan dukungan konektivitas super cepat dan fitur lengkap yang ditawarkan.
