Banana Pi BPI-M7, SoC Punya Dua LAN & Chip NPU

Banana Pi BPI-M7

Banana Pi BPI-M7 hadir sebagai sebuah Single Board Computer (SBC) yang dirancang untuk berbagai aplikasi, mulai dari ARM PC, edge computing, cloud server, hingga kecerdasan buatan (AI). Perangkat ini juga sangat ideal untuk cloud computing, virtual/augmented reality, blockchain, dan smart NVR.

Dengan ekosistem yang kuat dan beragam modul ekspansi, Banana Pi memfasilitasi pengguna untuk mewujudkan ide menjadi prototipe hingga produksi massal, menjadikannya platform kreatif yang ideal bagi para pembuat, pemimpi, dan penghobi.

BPI-M7 ditenagai oleh Rockchip RK3588 sebagai System on Chip (SoC). Prosesor ini memiliki CPU delapan inti yang terdiri dari 4x Cortex-A76 dengan kecepatan 2.4GHz dan 4x Cortex-A55 dengan kecepatan 1.8GHz, dibangun dengan teknologi 8nm. Untuk pemrosesan grafis, BPI-M7 menggunakan GPU ARM Mali-G610 MP4. Selain itu, terdapat Neural Processing Unit (NPU) dengan kemampuan hingga 6 TOPS (INT8), mendukung komputasi campuran INT4/INT8/INT16.

Dari segi memori, BPI-M7 menawarkan opsi RAM 8GB, 16GB, atau 32GB LPDDR4/LPDDR4x 64-bit, dengan konfigurasi standar 8GB LPDDR4x. Untuk penyimpanan, tersedia pilihan 64GB atau 128GB eMMC, dengan standar 64GB eMMC. BPI-M7 mendukung input voltase lebar, dari 5V hingga 20V (toleransi ±5%), dan dapat beroperasi pada suhu 0°C hingga 80°C.

BPI-M7 mendukung berbagai sistem operasi, termasuk Android 12.0, Debian 11, dan Buildroot secara resmi. Pihak ketiga juga menyediakan dukungan untuk Armbian, Ubuntu 22.04, Ubuntu 24.04, Arch Linux, dan openSUSE. Papan sirkuit (PCB) BPI-M7 terdiri dari 12 lapisan dengan berat 46.6g dan ukuran 92mm × 62mm.

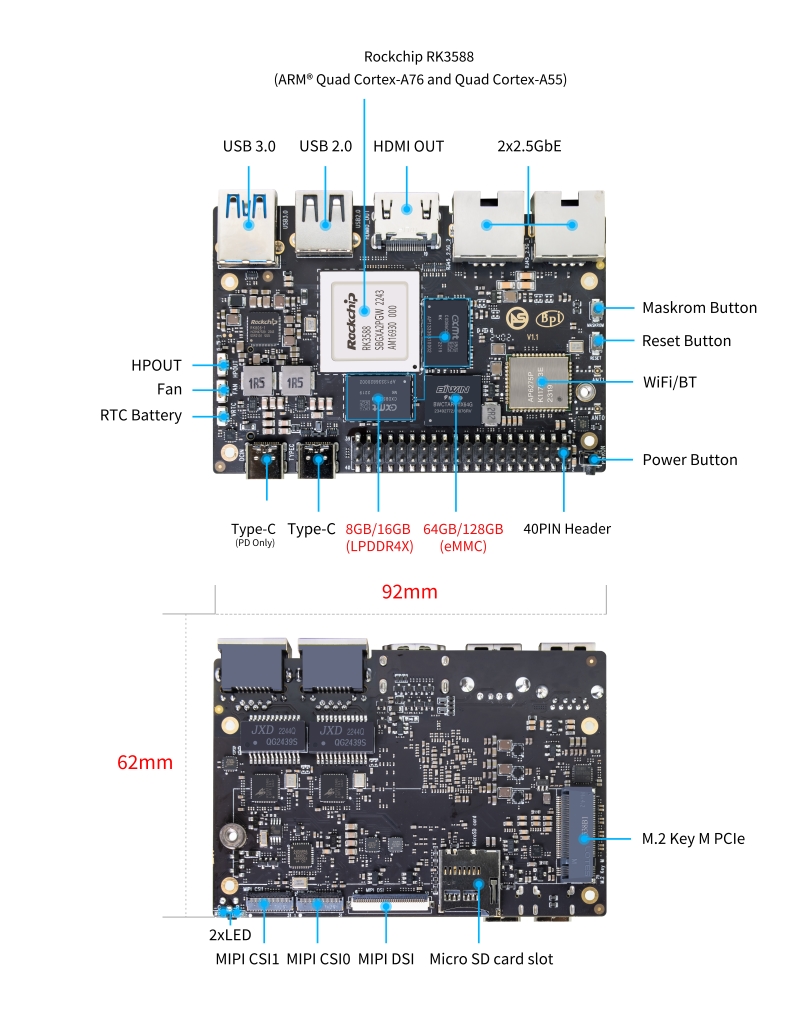

Untuk memulai dengan BPI-M7, pengguna perlu memahami tata letak antarmuka hardware. Terdapat dua port Type-C yang identik, tetapi hanya port Type-C (PD Only) yang berfungsi sebagai input daya.

Secara rinci, spesifikasi hardware BPI-M7 mencakup:

  • SoC: Rockchip RK3588
  • CPU: Quad-Core Cortex-A76 @ 2.4GHz + Quad-Core Cortex-A55 @ 1.8GHz, proses 8nm
  • GPU: Mali-G610 MP4 (4x256KB L2 Cache) yang mendukung OpenGL ES3.2/OpenCL2.2/Vulkan1.1
  • NPU: 6 TOPS @ INT8 (3 inti NPU) yang mendukung komputasi campuran INT4/INT8/INT16 dan framework seperti TensorFlow, MXNet, PyTorch, Caffe, Tflite, Onnx NN, Android NN, dll.
  • VPU/Codec:
    • Dekode Hardware: 8K@60fps H.265/VP9/AVS2, 8K@30fps H.264 AVC/MVC, 4K@60fps AV1, 1080P@60fps MPEG-2/-1/VC-1/VP8
    • Encode Hardware: 8K@30fps H.265 / H.264
  • ISP: Integrated 48MP ISP dengan HDR & 3DNR
  • RAM: 8GB/16GB/32GB (maksimal 32GB) 64bit LPDDR4/LPDDR4x, standar 8GB LPDDR4x
  • Flash: 32GB/64GB/128GB eMMC, standar 64GB eMMC, mendukung ekspansi kartu MicroSD
  • PCIe: 1x M.2 Key M (PCIe 3.0 4-lanes). Mendukung SSD yang dapat diperluas untuk kartu M.2 SSD 2280/2260/2242/2230, standar 2280.
  • Networking:
    • 2x 2.5G Ethernet
    • Onboard IEEE 802.11a/b/g/n/ac/ax WIFI6 dan BT5 (AP6275P)
  • Video Out:
    • 1x HDMI 2.1, mendukung 8K@60fps
    • 1x MIPI DSI hingga 4K@60fps
    • 1x DP 1.4 hingga 8K@30fps
  • Video In: 2x 4-lane MIPI CSI, hingga 2.5Gbps per lane
  • Audio:
    • 1x HDMI audio out
    • 1x HP audio out
    • 1x Type-C 3.1 (DP1.4) audio out
  • USB:
    • 1x USB 3.0 (USB 3.1 Gen 1), setara dengan USB 3.2 Gen 1/USB 3.0, hingga 5Gbps
    • 1x USB Type-C 3.1 (DP1.4/OTG)
    • 1x USB 2.0 High (480Mbps)/Full (12Mbps)/Low-Speed (1.5Mbps)
  • 40-pin Header: Sepenuhnya kompatibel dengan header 40-pin Raspberry Pi untuk menghubungkan modul tambahan yang melimpah. Mendukung UART/SPI/I2C/I2S/PWM/ADC/5V Power/3.3V Power.
  • Lainnya:
    • 1x 5V fan interface
    • 1x battery connector untuk chip RTC berdaya rendah HYM8563TS
    • 2x LED – LED biru berkedip saat sistem dimulai, LED merah dapat dikontrol pengguna
  • Power Input: USB Type-C PD 2.0, 9V/2A, 12V/2A, 15V/2A
  • Buttons:
    • 1x PWRON button untuk sleep/wake
    • 1x Reset button untuk reboot
    • 1x Maskrom button untuk maskrom burn-in mode
  • OS Support:
    • Official: Android 12.0, Debian 11, Buildroot
    • 3rd Party: Armbian, Ubuntu 20.04, Ubuntu 22.04, Kylin OS
  • Dimensi: 92 mm x 62mm
  • Suhu Operasi: 0℃ ~ 80℃

BPI-M7 juga mendukung encoding dan decoding video 8K, memiliki antarmuka yang melimpah, dukungan Dual 2.5G Ethernet, WiFi 6, BT 5, multiple video outputs, dan dukungan multiple operating systems. Fitur-fitur ini menjadikan BPI-M7 sebagai pilihan yang serbaguna untuk berbagai aplikasi dan proyek.

Dengan kemampuan hardware yang mumpuni dan dukungan software yang luas, Banana Pi BPI-M7 menjadi platform yang menarik bagi para pengembang, peneliti, dan penggemar teknologi yang ingin menciptakan solusi inovatif di berbagai bidang.

Download Images

You can download a Linux Images for Banana Pi BPI-M7 here:

Sumber: Banana Pi
